viewport에서의 wireframe 컬러 설정

- UI 설정을 한 후 맥스를 재실행 해야 적용이 됨.

- 2013 버젼 이전의 Nitrous 는 뷰포트에서 버그가 발생하기도 함.  안된다면 Direct3d로 테스트 해봐야 함.





■ 오브젝트 비선택시 셰이드와 와이어 컬러 설정

: Display panel 에서 설정.









■ 오브젝트 선택시 와이어 컬러 설정.

Customize> Customize User Interface > colors > Geometry > Selection









■ 하위 오브젝트 선택시 컬러 설정,

Customize> Customize User Interface > colors > Geometry > Subselection

 (참고로 Vertex color 는 같은 경로 의 Vertex Ticks 에서 설정 하면 된다.)







■  wireframe 의 품질

Viewport configruation->Display Performance tab

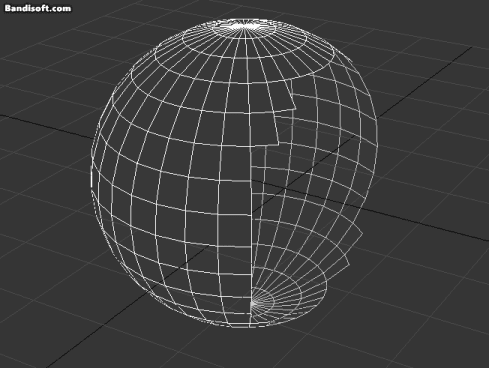

■ 3ds max 2017버젼이상 에서  뒷면 엣지가 희미하게 보일때.







NitrousGraphicsManager.DarkerEdgeOption = #off





#Off   - 끄기

#SubLevelOnly  - 서브 오브젝트 모드에서  어두운 엣지를 켠다. 이것은 기본값으로 되어 있다.

#Always - 항상 켜기.



이 기능은 폴리곤 밀도에 따라서 성능 저하가 일어나기도 한다. 또한  라이트 위치에 따라 뒷면 엣지가 안보이는 단점도 있다.





*항상 맥스 시작시 실행하기 위해서는 메모장에 명령어를 쓰고

C:\Program Files\Autodesk\3ds Max 2017\scripts\Startup 폴더에 .ms 파일 을 만들어 넣는다.





* DarkerEdge Option을 툴바용 on/off 스위치로 만들어 봄.

DarkerEdge.ms

0.00MB



macroScript example category:"Examples" tooltip:"DarkerEdge"
(
on isChecked do NitrousGraphicsManager.DarkerEdgeOption == #SubLevelOnly
on execute do NitrousGraphicsManager.DarkerEdgeOption = if NitrousGraphicsManager.DarkerEdgeOption == #SubLevelOnly then #off else #SubLevelOnly
)





참고:

https://help.autodesk.com/view/MAXDEV/2023/ENU/?guid=GUID-34892DB6-E840-4F52-9175-30332799B7B1
